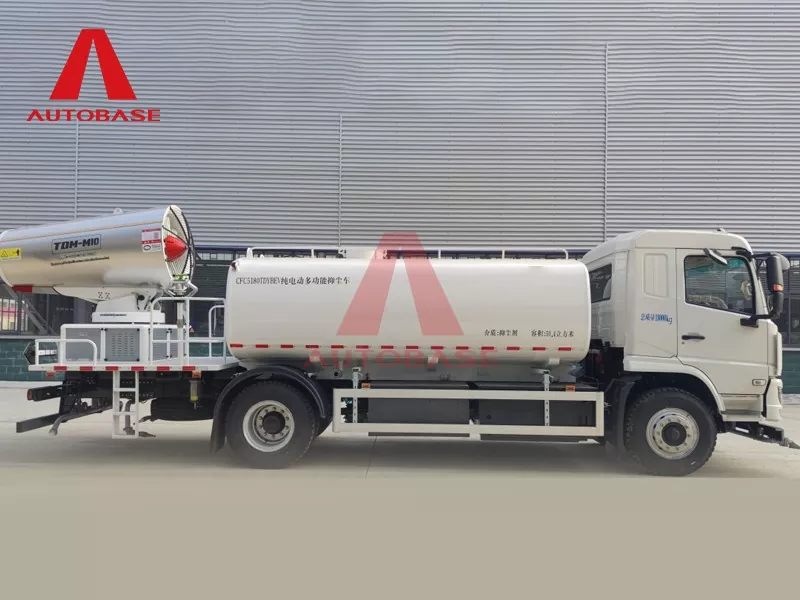

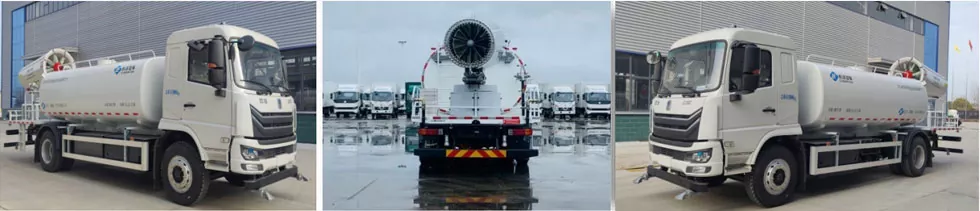

18 toneladas de vehículo multifuncional de supresión de polvo

1) Tiene múltiples funciones de supresión y limpieza del polvo de pulverización, como la pulverización verdinada, la supresión de polvo de pulverización, el lavado de baja presión, el riego de ecológico, etc. El sistema de pulverización tiene un fuerte viento, un buen efecto de atomización y una amplia cobertura. El sistema de limpieza de baja presión está equipado con lavado de pato delantero, lavado de boquilla de cono medio, riego trasero, riego de verde trasero y cañón de agua de operación trasera.

2) El chasis se modifica a partir de los 18 toneladas de chasis de automóviles de supresión de polvo multifuncional tipo II producido por Geely Remote Co., Ltd., con buena maniobrabilidad, potencia de chasis de 281.91kWh y alta densidad de energía. Este chasis es actualmente el chasis de vehículos comerciales eléctricos más avanzados y confiables de China

3) El motor del chasis adopta 120/180/CRRC Times Motor, con una potencia nominal de 80kW y una velocidad nominal de 1270R/min.

4) El volumen total del tanque de agua es de 8.16 m³, la capacidad total es de 7.4m3 y el volumen efectivo es de 7m³. Hecho de acero de carbono de alta calidad Q235B, el espesor del material del cuerpo del tanque es de 4 mm, el grosor de la cabeza es de 5 mm y el tanque está soldado; El análisis de elementos finitos se utiliza para lograr el peso ligero sobre la base de una resistencia estructural confiable; La pintura de Aksu es estándar, con un buen efecto anticorrosión.

5) El suministro de agua de la pistola de viento y el circuito de agua de baja presión comparten una bomba de agua. La "pistola de viento del impulsor de bajo ruido de la superficie aerodinámica en forma de bala recientemente diseñada tiene un bajo ruido de funcionamiento y alta eficiencia, con una distancia de pulverización de hasta 100 m y un rango de ángulo de tono de -10 ° ~ 60 °

Parámetro

6) Sistema de limpieza de baja presión. La bomba de agua de baja presión es impulsada por un motor, y la potencia no se toma a través del chasis, por lo que la velocidad de funcionamiento no se limita. Está equipado con pato delantero, boquilla de lavado de cono central, riego trasero, riego trasero y funciones de pistola de agua para satisfacer las necesidades de diferentes condiciones de trabajo

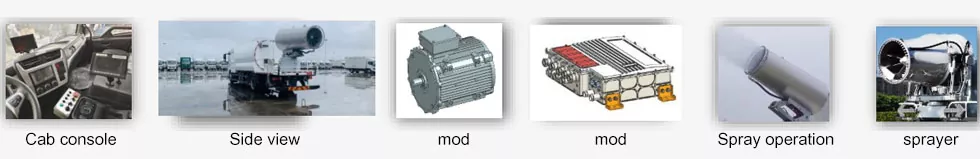

7) El vehículo adopta "el control distribuido por bus de bus, la asignación de autoridad en el vehículo y la operación de múltiples puntos". El cuadro de control integrado y la pantalla de visualización en la cabina pueden controlar todas las funciones operativas del vehículo. Cuando se requiere control de operación parcial fuera de la cabina, se puede cambiar a "control remoto" o "panel de bus" para su funcionamiento.

8) La caja de control integrada se encuentra en el lado derecho del asiento del conductor y se utiliza para controlar varias acciones de la operación del cañón de viento o la operación de limpieza.

9) Panel de autobuses. Ubicado en el lado inferior derecho de la plataforma de trabajo trasero, se utiliza principalmente para controlar algunas acciones de la operación del cañón de viento.

10) Sistema de visión retrovisora ​​de video en color, con una cámara instalada en la parte trasera del vehículo y una pantalla de color instalada en la cabina. Cuando el cañón de viento está funcionando, el estado operativo del cañón de viento se puede monitorear en la cabina para evitar la colisión con los niños.

11) El tanque de agua adopta un análisis de elementos finitos para lograr el peso ligero sobre la base de una resistencia estructural confiable; Está estándar equipado con pintura Aksu con buen efecto anticorrosión. Se establece una alarma de bajo nivel de agua para evitar que la bomba de agua se dañe debido a la operación sin agua.

12) El sistema de pulverización adopta un "cañón de viento del impulsor de bajo ruido de la guía aerodinámico en forma de bala recientemente diseñada", una combinación de un cono interno de guía en forma de bala y una placa guía en forma de arco para garantizar una conversión eficiente del flujo de aire en el tubo de viento , reduzca la pérdida de energía y reduzca el consumo de combustible.

13) La velocidad del ventilador se divide en dos modos: "estándar" y "fuerte" para satisfacer las necesidades de diferentes distancias de pulverización.

14) Los accesorios están altamente configurados, y las piezas principales utilizan marcas bien conocidas con excelente calidad y alta confiabilidad. El chasis adopta el chasis de vehículos eléctricos producidos por Geely Yuancheng, y el motor superior, el controlador, la bomba hidráulica y la manguera de la línea de aceite principal son productos de marca conocidos.

15) Está equipado con múltiples dispositivos de protección de seguridad y sistemas de alarma. Cada sensor monitorea el estado de trabajo del motor superior en tiempo real: nivel de agua del tanque de agua, velocidad del motor superior y muestra información en la pantalla y advertencia oportuna de fallas; La cámara y la pantalla de color en la cabina facilitan a los operadores monitorear el estado del cañón de viento en tiempo real para evitar colisiones. A través de luces de advertencia, calcomanías de seguridad, música en funcionamiento y otros métodos múltiples, recuerdan a los peatones que presten atención para evitar.

16) Mantenimiento fácil, las diversas válvulas de bola de drenaje del vehículo, válvulas de aire, válvulas hidráulicas, válvulas solenoides, etc. están dispuestas en una posición que es conveniente para que el personal funcione y repare. 17) Dispositivo de pulverización: utilizado para pulverizar la reducción de polvo, distancia de pulverización ≥100m en viento tranquilo, flujo de pulverización ≥100L/min, ángulo de tono -10 ° ~ 60 °, ángulo de rotación -90 ° ~ 90 °, número de boquillas 50.

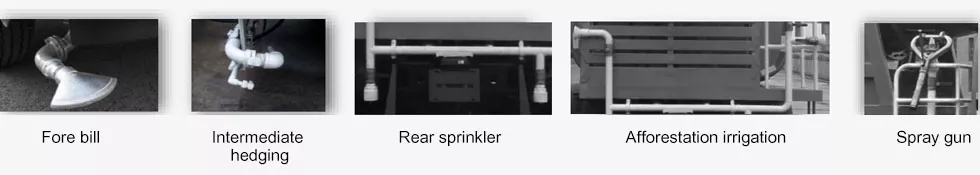

18) ABILLA DEL CARRERA: Utilizado para limpiar la superficie de la carretera, flujo de descarga 970L/min, ancho de descarga ≥10m.

19) Control de contraescribe medio: utilizado para limpiar la superficie de la carretera, flujo de descarga 620L/min, ancho de descarga ≥24m.

20) Rociador trasero: utilizado para pulverizar la reducción de polvo, flujo de rociado 530L/min, ancho de rociado

≥14m.

21) Irrigación de ecologización: se usa para el riego de ecologización, flujo de rociado 860L/min, ancho de pulverización ≥14 m.

22) Pistola de pulverización: para limpiar vallas publicitarias, lucha contra incendios auxiliares, etc., flujo de agua 650 l/min, rango ≥50m.
