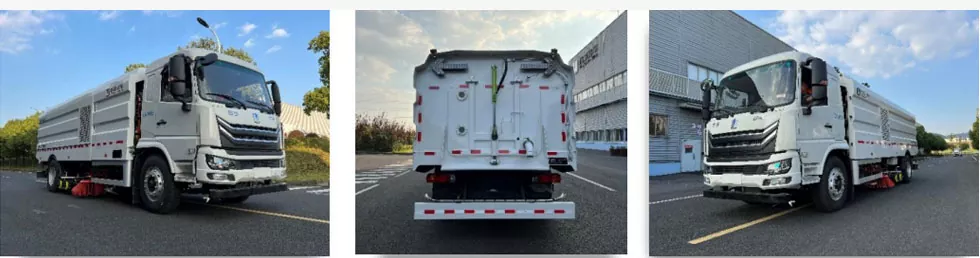

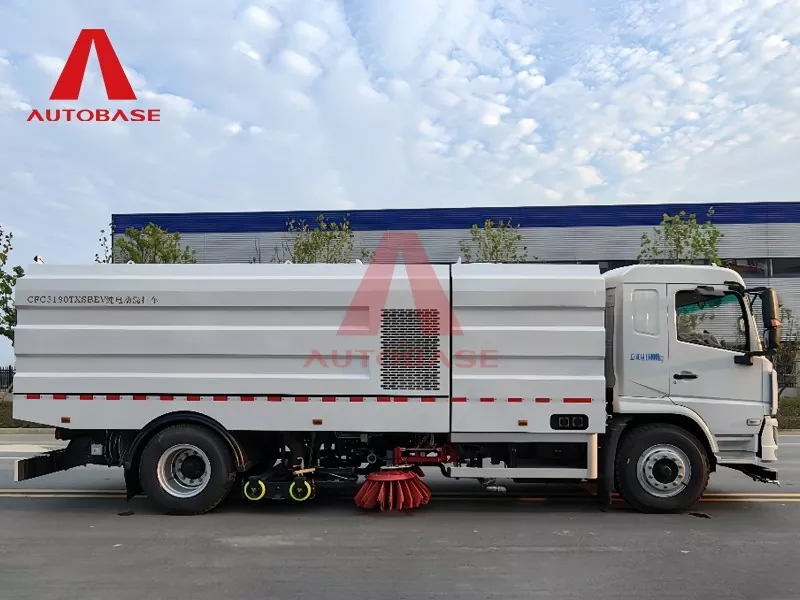

18 toneladas de lavado y vehículo barrido

1) El vehículo puro de lavado eléctrico y barrido es una nueva generación multifuncional de producto de maquinaria de saneamiento recién desarrollado por nuestra compañía (el líder de los estándares de la industria de saneamiento). El vehículo tiene una fuerte potencia, una fuerte capacidad de carga y cero emisiones. La estructura avanzada combina barrido, succión y lavado, y tiene un buen efecto de operación. Una operación, tres cosechas, barrido de carreteras, limpieza de alta presión de la superficie de la carretera, la recolección de basura y aguas residuales se completan al mismo tiempo. Esta función de lavado y barrido resuelve las dificultades operativas de la limpieza de basura invisible, frena el polvo de la carretera de la fuente y restaura el color original de la superficie de la carretera.

2) El chasis adopta el chasis de camión de segunda clase de lavado y vehículo de 18 toneladas de Geely Remote Commercial Vehicle Co., Ltd. La configuración del vehículo está avanzada, y el motor, la batería y el control electrónico adoptan el primer vehículo de ensamblaje de marca de la industria. diseño. Tiene recuperación de energía de frenado avanzado, integración, diseño de absorción de choque de varias etapas, velocidad ultra baja

Control de estabilidad (0.5 km/h), dirección de doble fuente, cambio de seguridad inteligente y otras funciones humanizadas, realizando una nueva experiencia de manejo cómoda con alta estabilidad, alta confiabilidad y bajo ruido.

3) El motor del chasis adopta un motor sincrónico de imán permanente con una estructura de caja del motor anti-condensación, que puede evitar que se forme la condensación de manera efectiva dentro de la caja. Cuando el motor se alterna entre caliente y frío, puede evitar efectivamente las fallas del sistema de alto voltaje causadas por la condensación. Es fácil de ensamblar y confiable en funcionamiento, y puede operar normalmente en entornos hostiles, como la humedad y la lluvia.

Parámetro

4) Batería del chasis: adopta la batería original producida por CATL (celda de batería, módulo de batería, sistema de gestión de baterías constituye la batería). El nivel de protección de la batería

es alto (IP68), que se encuentra en el nivel avanzado doméstico. Es inadaptada, impermeable, a prueba de extrusión y a prueba de explosiones. Tiene alta seguridad, larga vida útil y fuerte confiabilidad

5) El sistema de limpieza del vehículo de lavado y barrido adopta la estructura técnica patentada de "dos barredoras verticales + boquilla de succión ancha montada en el centro + boquilla de succión de boquilla de alta presión incorporada + alta presión montada en el centro de alta presión montada en el centro varilla de pulverización lateral "e integra las varillas de pulverización izquierda y derecha con la boquilla de succión. La estructura general está avanzada, y la boquilla de succión ultra ancha aumenta el ancho de la succión de tierra. Las varillas de pulverización izquierda y derecha aumentan el ancho de la limpieza y mejoran la eficiencia laboral. La varilla de pulverización de agua de alta presión incorporada puede reducir la salpicadura de la niebla y la basura de agua, y reducir la contaminación causada por la salpicadura:

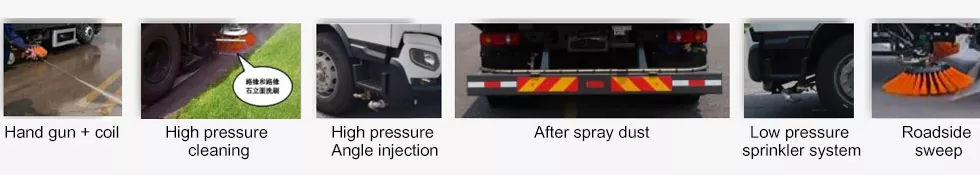

6) El sistema de agua de alta presión está compuesto principalmente de filtro de agua, bomba de agua de alta presión, válvula de distribución de agua, pistola de pulverización, tubería, etc., que pueden realizar las funciones del lavado de carreteras, la reducción de polvo de spray (opcional), caja de autolimpieza, lavado de pistola de pulverización de mano, spray de esquina de alta presión delantera (opcional), etc.

7) El sistema de supresión del polvo del disco de barrido consiste en una bomba de diafragma, una boquilla y una tubería. Principalmente logra la supresión del polvo rociando niebla de agua con una boquilla dispuesta frente al cepillo de barrido. Generalmente se usa en el modo de trabajo de barrido de carretera, lo que puede reducir efectivamente el polvo agitado durante la operación de barrido de carreteras y mejorar la eficiencia de trabajo.

8) El cuerpo de la caja incluye un cuerpo de caja de agua limpia y un cuerpo de basura. El cuerpo de la caja de agua limpia está soldado con acero al carbono de alta resistencia y el interior se trata con tecnología de pulverización anticorrosión AKSU, con una superficie lisa y alta resistencia; El cuerpo de la caja de basura está soldado con placas de acero inoxidable y adopta el proceso maduro de la "superficie de arco grande + estructura corrugada". La puerta trasera de la caja de basura adopta el mecanismo de bloqueo del "cilindro de aceite + diapositivo + gancho de bloqueo", que coincide con la tira de sellado de goma de espuma y pasa la prueba de sellado para eliminar el peligro oculto de la fuga de agua; El rendimiento general de la caja es excelente y la calidad es confiable.

9) Cuando la velocidad nominal del motor del ventilador es de 2600R/min, la potencia nominal es de 50kW. El eje de salida del motor del ventilador y el eje del impulsor del ventilador son de tipo enchufe directo, y el impulsor es impulsado directamente por el motor para que gire, con una salida eficiente y una pérdida de potencia reducida.

10) Los motores uno a dos conducen la bomba de agua de alta presión y la bomba de aceite hidráulico a través de la transmisión de la correa. Cuando el motor se clasifica a 1500R/min, la potencia nominal es de 20kW. Es ligero de peso, bajo aumento de temperatura, alta en eficiencia del sistema, baja pérdida, alta confiabilidad y bajo costo de mantenimiento.

11) Se adopta el ventilador centrífugo 7.1, que tiene las características de alta eficiencia, bajo ruido, curva de rendimiento plano y área amplia de alta eficiencia. El impulsor del ventilador está optimizado por la simulación CFD, adopta una estructura de disco frontal cónica, cuchillas de forma hacia adelante y tiene una excelente eficiencia aerodinámica; Las cuchillas, los impulsores e impulsores están estampados del acero estructural de baja aleación, con alta resistencia y buena consistencia; El impulsor y el voluto se colocan y se soldan utilizando herramientas especiales de soldadura, y el proceso es confiable. Cada impulsor necesita someterse a una prueba rigurosa de exceso de velocidad (superior al 15% de la velocidad de diseño), y el nivel de balance dinámico es G2.5, lo que asegura el funcionamiento suave del impulsor. Es uno de los accesorios importantes a largo plazo del barrendero de la marca Zhonglian, con tecnología madura y operaciones confiables.

12) Los componentes centrales del sistema hidráulico adoptan marcas de la industria conocidas, tecnología avanzada y tienen las ventajas de alta fiabilidad del producto, buen sellado y baja tasa de falla del sistema.

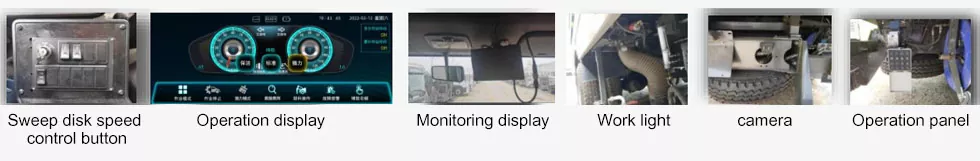

13) El vehículo adopta el modo de control de "Pantalla de visualización + Panel de operación de BUS del controlador + CAN". El diagnóstico de falla del motor y el controlador superior se puede consultar en línea, y se puede consultar la falla de comunicación de bus de botes entre el controlador del vehículo y el GPS, el controlador del motor, el cuadro de operación de cola, la pantalla de visualización y la alarma de voz. Al mismo tiempo, se puede consultar el estado del punto de entrada/salida y el número de línea correspondiente del controlador, es decir, el estado de cada actuador se puede monitorear y volver a recibir en tiempo real. Al comenzar y detener la operación, la velocidad del motor, el levantamiento de la boquilla de succión, la retracción del disco barrido, la retracción de la pluma de pulverización izquierda y derecha y otros dispositivos operativos se pueden controlar con un botón, y la operación es muy simple. La operación del vehículo se realiza por tres dispositivos operativos, que se encuentran en dos lugares de la cabina y un lugar en el lado derecho de la parte trasera del vehículo.

14) El sistema se establece con 10 modos de operación: spray izquierdo, spray derecho, pulverización completa, barrido izquierdo, barrido derecho, barrido completo, lavado y barrido izquierdo, lavado y barrido derecho, lavado y barrido completo, y succión pura. Los usuarios pueden elegir el modo de operación apropiado para operar de acuerdo con las necesidades de operación. Después de seleccionar el modo de operación, Start/Stop de una tecla, todos los mecanismos involucrados en la operación se extenderán y operarán automáticamente en el estado original de Orden/Stop Recovery.

15) El control de velocidad superior del motor, la velocidad de trabajo del motor para el funcionamiento normal es controlada automáticamente por el sistema eléctrico, con un total de 3 engranajes: "limpieza", "estándar" y "fuerte". Y la velocidad se puede ajustar manualmente, cada vez ± 50R/min. Después de reiniciar el sistema, la velocidad del motor vuelve a la velocidad estable (mínimo) predeterminada de cada engranaje.

16) El vehículo está equipado con un sistema de alarma de voz que puede emitir una variedad de alarmas de voz y mensajes inmediatos durante la operación y descarga, incluidos los mensajes de voz de voz como "la válvula de salida del tanque de agua está cerrada, las operaciones de limpieza no se pueden realizar", ",", ",", ",", ",", ", El tanque de alcantarillado ha volcado, preste atención a la seguridad ", así como múltiples mensajes de inmediato y mensajes de alarma rugientes, que son convenientes y prácticos.
